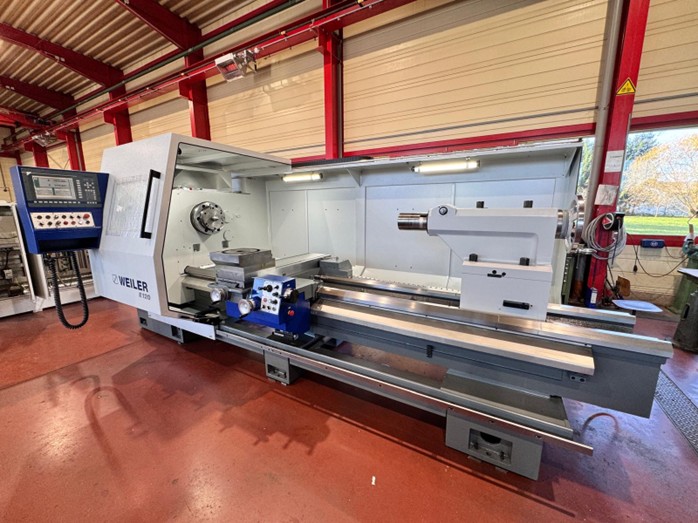

Weiler E120x3000
Weiler E120x3000 (Generalüberholt)
Baujahr: 2001

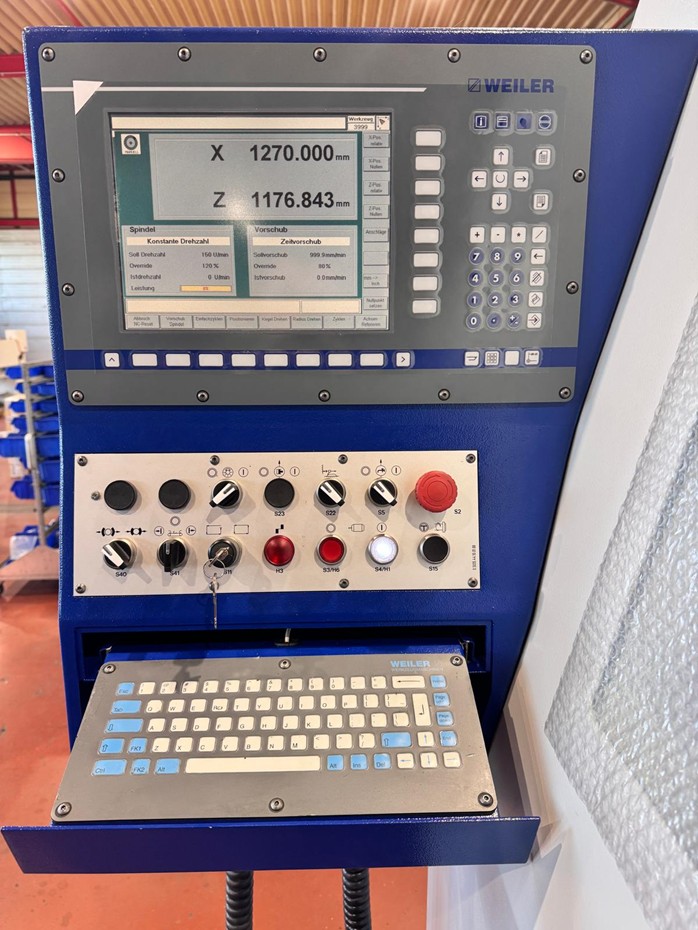

Steuerung: Weiler 810D/D1
Maschine ab Lager verfügbar
Preis Netto: 210.000€
Zubehör
1x gebrauchtes Drehfutter ⌀630 mit verschiedenen Backen.
1x gebrauchte Planscheibe ⌀1100
1x gebrauchte Lynette max. ⌀300
1x gebrauchten Späneförderer
Technische Daten
| ARBEITSBEREICH | |
| Spitzenweite | 3.000 mm |
| Spitzenhöhe | 600 mm |
| Umlaufdurchmesser über Bett | 1.200 mm |
| Umlaufdurchmesser über Planschieber | 830 mm |
| Verschiebeweg Planschieber | 590 mm |
| Bettschlittenführungslänge | 860 mm |
| Drehmeißel Querschnitt (Höhe/Breite) | 40×40 mm |
| DREHSPINDEL | |
| Spindelkopf DIN 55027/55026 | Gr. 15 |
| Spindelbohrung | 165 mm |
| Innenkegel der Hauptspindel | metr. 171 |
| HAUPTANTRIEB | |
| Antriebsleistung 60 %/100 % ED | 45/37 kW |
| Max. Drehmoment an der Drehspindel | 8.000 Nm |
| Drehzahlbereich Getriebestufe 1 | 1– 280 min-1 |
| Drehzahlbereich Getriebestufe 2 | 4 – 900 min-1 |
| REITSTOCK | |
| Pinolendurchmesser | 140 mm |
| Pinolenhub | 300 mm |
| Innenkegel DIN 228 | MK 6 |
| Abmessungen | |
| Länge (ohne Späneförderer) | 5.400 mm |
| Länge (mit Späneförderer) | 6.535 mm |
| Breite | 2.600 mm |
| Höhe | 2.120 mm |
| Gewicht | 11.500 kg |
Leistungen der Generalüberholung
- Härten und Schleifen aller Bettbahnführungen
- Schleifen der Reitstockführungen
- Überarbeiten der kompletten Bett- und Planschiebereinheit (Schleifen/Einschaben aller Führungsbahnen)
- Erneuern des Gleitbelages des Bettschlittens
- Erneuern bzw. Neubelegen der Keilleisten und Untergriffe
- Erneuern aller Abstreifer
- Austausch aller Riemen
- Überarbeitung der Hauptspindeleinheit im Spindelkasten
- Erneuern der X-Achse inkl. Lagerung
- Erneuern der Z-Achse inkl. Lagerung
- Überholung der Reitstockpinole (Mk 6 Kegel nachschleifen), Austausch von Spindel und Mutter
- Anpassen des Werkzeugsystems
- Austausch des Hauptspindelmotors
- Überprüfen de Nebenmotoren (X- und Z-Achse)
- Überarbeiten der vorhandenen Sicherheitsvorrichtungen (Schiebehaube/Futterschutz)
- Austausch sämtlicher Dreh-, Kipp- und Endschalter
- Austausch der Spindel und Handradgeber
- Austausch der beweglichen Kabel und Kühlmittelschläuche im Arbeitsraum
- Austausch des Zentralschmieraggregates
- Erneuern der Energieketten
- Lackierung nach Angaben (Standard-Struktur Basalt- und Lichtgrau)
- Montage und geometrische Abnahme der Maschine nach DIN 8605
